Produktbeschreibung
RUSAN Quick Release Weaver-Montage – verschiedene Ringhöhen
RUSAN Quick Release Weaver-Montage – verschiedene Ringhöhen verbindet eine Optik oder ein Zubehörteil mit einer definierten Aufnahme. Für eine sichere Zuordnung müssen Waffenplattform, Schnittstelle, Durchmesser, Bauhöhe, Schrauben und gegebenenfalls das vorgeschriebene Anzugsmoment exakt zusammenpassen. Bei dieser Ausführung sind Bauart Montage, Schnittstelle Weaver/Picatinny, Maß 14 mm, 17 mm, 12 mm, Funktion Optikmontage dokumentiert.
Technische Eigenschaften und Kundennutzen
Die Werte sind die Prüfliste für eine technisch passende und spannungsfreie Verbindung.
- Bauart: Montage
- Schnittstelle: Weaver/Picatinny
- Maß: 14 mm, 17 mm, 12 mm
- Funktion: Optikmontage
- Ringdurchmesser: 30 mm
- Bauhöhe: 14 mm, 17 mm, 12 mm
- Schiene: Weaver/Picatinny
Kompatibilität vor der Montage
Produktname, Waffenplattform, Optikfuß, Schienentyp, Ringdurchmesser, Bauhöhe und Schraubenlänge müssen gemeinsam passen. V1/V2-, Modell- oder Generationenzuordnungen sind verbindlich; optisch ähnliche Schnittstellen sind nicht automatisch austauschbar. Bei Ringen wird der tatsächliche Mittelrohrdurchmesser geprüft, bei Klemmadaptern der reale Außendurchmesser des aufzunehmenden Geräts.
Montage und Funktionskontrolle
- Waffe entladen, sichern und getrennt von Munition bearbeiten.
- Kontaktflächen reinigen und auf Beschädigungen prüfen.
- Bauteile spannungsfrei ausrichten und ausschließlich passende Schrauben verwenden.
- Herstellerseitig vorgegebenes Drehmoment und Schraubensicherung beachten.
- Nach der Montage Freigängigkeit, festen Sitz und Bedienbarkeit kontrollieren.
- Treffpunktlage unter sicheren Bedingungen neu prüfen.
Technischer Abgleich dieser Montage
Für die vorliegende Ausführung sind die ausgewiesene Systemzuordnung, die Schnittstelle Weaver/Picatinny und die Maße 14 mm, 17 mm, 12 mm maßgeblich. Sind Schrauben oder ein Anzugsmoment angegeben, gelten die mitgelieferten beziehungsweise freigegebenen Befestiger und die Herstellervorgabe. Fehlende Werte werden nicht aus optisch ähnlichen Montagen abgeleitet.
Warum Bauhöhe und Durchmesser wichtig sind
Eine zu geringe Bauhöhe kann zu Kontakt zwischen Objektiv, Lauf, Schiene oder Visierung führen; eine unnötig hohe Montage verändert Anschlag und Wangenauflage. Bei Klemmringen muss der Nenndurchmesser exakt zum Mittelrohr passen. Adapterplatten müssen plan aufliegen, ohne Spalt, Grat oder Schmutz einzuklemmen. Nach dem ersten Einsatz werden Schrauben und Markierungen auf Bewegung kontrolliert, ohne die Verbindung routinemäßig über das vorgeschriebene Drehmoment hinaus nachzuziehen.
Varianten und Auswahl
Die folgende Tabelle ordnet jede belegte Ausführung eindeutig ihrer Artikelnummer zu. Variantenspezifische Werte gelten nur für die jeweilige Tabellenzeile und werden nicht pauschal auf die gesamte Auswahl übertragen.
| Ausführung | Produktausführung | Artikelnummer | Bauhöhe |
|---|---|---|---|
| 30 mm Ringe, Bauhöhe 14 mm | RUSAN Quick Release Weaver-Montage 30 mm Ringe 14 mm Bauhöhe | 99204001 | 14 mm |
| 30 mm Ringe, Bauhöhe 17 mm | RUSAN Quick Release Weaver-Montage 30 mm Ringe 17 mm Bauhöhe | 99204002 | 17 mm |
| 30 mm Ringe, Bauhöhe 12 mm | RUSAN Quick Release Weaver-Montage 30 mm Ringe 12 mm Bauhöhe | 99204003 | 12 mm |

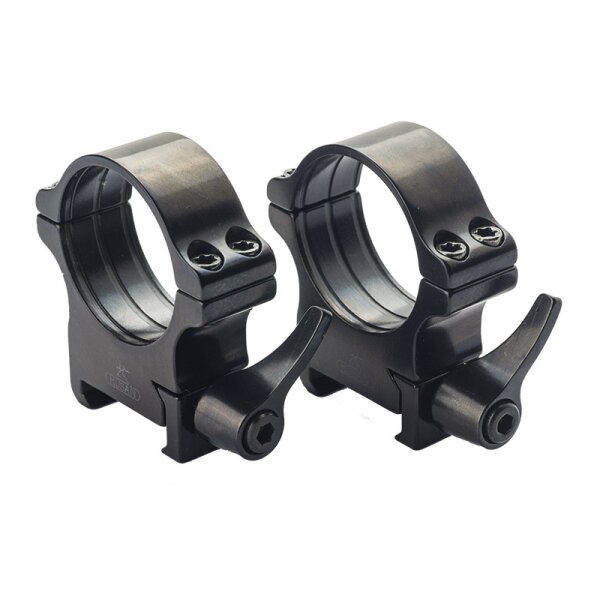

| 1'' Ringe, Bauhöhe 14 mm | RUSAN Quick Release Weaver-Montage 1 Zoll Ringe 14 mm Bauhöhe | 99204004 | 14 mm |
Kontrolle, Pflege und Lagerung
Nach jedem Einsatz werden Befestigungen, Verriegelungen und Kontaktflächen geprüft. Schmutz wird materialgerecht entfernt; Flüssigkeiten dürfen nicht in Fugen oder Mechaniken gelangen. Das Zubehör wird trocken, druckfrei und so gelagert, dass Gewinde, Kanten und Dichtflächen nicht beschädigt werden.
